HDMI轉同軸傳輸器
【M-HD300】
1、同軸線延長器傳輸距離可達300米
2、最大12V/1A電源
3、采用無損淺壓技術
4、支持中間多節點接出方式
5、采用多級防雷保護模式
6、最大傳輸速率750Mbps
7、支持HDCP1.2
8、安裝方便，無需設置，即插即用
一、產品簡介
這款HDMI同軸線延長器是以同軸線為介質進行長距離傳輸信號，可以在一條同軸線上面提供多節點中間接入。它可將信號通過同軸線進行長距離傳輸，最大傳輸速率750Mbps。本產品采用無損淺壓縮技術，可以有效保證信號無失真?zhèn)鬏敗?nbsp;
射頻信號的傳輸是利用廣播式傳輸原理，運用不同載波，單一傳輸線具有高信道容量，理論值可傳送100臺高清的影像信號于單一傳輸電纜上，點對點傳輸無須輔助中繼器，傳輸距離即可長達300米（不同線纜傳輸距離不同），可利用現有的有線電視傳輸分支器，分配器，放大器等設備，完成傳輸網絡的架設，完美解決各種高清傳輸?shù)膶嶋H要求。

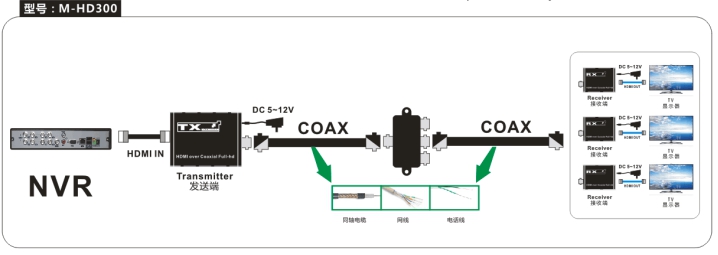

此款HDMI同軸延長器通過有線電視分配器可實現一發多收，發射端到分配器可接200米同軸線，接收端到分配器可接100米同軸線，從而實現300米長距離的一發多收視頻同步播放。
二、主要特性
1、同軸線延長器傳輸距離可達300米
2、最大12V/1A電源
3、采用無損淺壓技術
4、支持中間多節點接出方式
5、采用多級防雷保護模式
6、最大傳輸速率750Mbps
7、支持HDCP1.2
8、安裝方便，無需設置，即插即用
三、接口說明
TX
RX
|
端口名稱 |
功能描述 |
|
HDMI IN/OUT |
HDMI信號輸入/輸出 |
|
Coaxial |
同軸電纜接口（如使用網線，可使用配置的轉接頭連接） |
|
DC/5-12V |
電源適配器輸入 |
|
RESET |
系統復位按鍵，長按5秒恢復默認值 |
|
指示燈名稱 |
功能描述 |
|
PWR |
電源指示燈 |
|
STA |
系統狀態指示燈 |
四、技術參數
|
支持協議 |
HDCP1.2 |
|
支持分辨率 |
1080P@60Hz/1080P@50Hz/1080P@30Hz/720P@60Hz/720P@50Hz/480P@60Hz |
|
接口 |
HDMI-A， BNC同軸電纜接口 |
|
驅動程序 |
無需安裝驅動程序 |
|
傳輸距離 |
300米(同軸線75-3：100米；同軸線75-5：300米） |
|
電源 |
DC 5-12V/1A |
|
功耗 |
3W |
|
溫度 |
工作溫度: -20℃ ~ +70℃ |
|
濕度 |
工作濕度: 20% ~ 90%RH（無凝結） |
|
尺寸 |
95*73*26mm |
五、安裝步驟

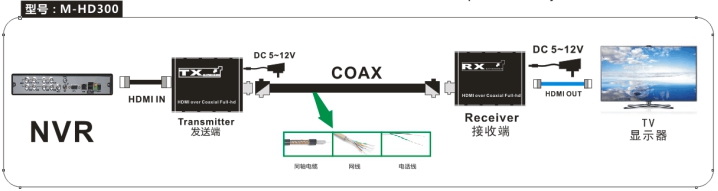

1、將HDMI延長器發送端（TX）連接到監控的DVR/NVR，電腦主機；
2、將HDMI延長器接收端連接到顯示設備（如高清電視機）；
3、使用同軸電纜連接發送端與接收端的同軸電纜接口（如使用網線，可使用配置的轉接頭連接）；
4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。
六、設備清單
1. HDMI延長器發送端×1臺
2. HDMI延長器接收端×1臺
3. 電源適配器×2個
4. BNC-2位雙絞線轉接頭×2個
5. 用戶手冊×1本
