2路卡儂光纖傳輸器
【M-CF02】
2. 高速同步數字傳輸技術;
3. 采用光學動態技術使用時無需調節;
4. 無電磁干擾、無射頻干擾、無地電流;
5. 保障惡劣電磁環境安全傳輸。
一、產品簡介
M-CF02數字式雙路6.5/卡儂復合音頻光端機,可以使用一根光纖實現傳輸二路正向卡儂音頻信號。音頻信號采用24bit/96KHZ數字采樣確保高保真?zhèn)鬏?/SPAN>;全數字光傳輸通道,確保高質量的信號傳輸。
該產品可應用于游戲機高保真音頻設備、機頂盒、HI-FI家庭影院、大屏幕投影視頻會議、公共視頻廣播系統、遠程多媒體教育、教室醫療、軍事領域、平板視頻媒體廣告?zhèn)鬏斞菔?/SPAN>等。
二、主要特性
1. 雙路單向6.5/卡儂復合音頻光纖傳輸,距離默認20KM(0-120KM可選);
2. 高速同步數字傳輸技術;
3. 采用光學動態技術使用時無需調節;
4. 無電磁干擾、無射頻干擾、無地電流;
5. 保障惡劣電磁環境安全傳輸。
三、接口說明
端口名稱 功能描述 CH-1/CH-2 卡儂音頻信號輸入/輸出 Fiber 光纖接口 DC/5V-12V 電源適配器輸入 指示燈名稱 功能描述 PWR 電源指示燈 STA 系統狀態指示燈(亮:工作正常,閃:通訊中) 四、技術參數
參數名稱 詳細說明 音頻特性 音頻輸入阻抗 10K 音頻輸出阻抗 600Ω 接口模式 非平衡接口 輸入輸出幅度比 1/1 頻率響應 20HZ-20KHZ 音頻采樣速率 24bit/96KHZ 信噪比 ≥75dB 音頻接口 卡儂頭(XLR)或者6.5 光學特性 傳輸波長 TX:1310nm、RX:1550nm 光接口 FC/SC(默認SC標配) 發射光功率 Max 10dB/20KM 接收靈敏度 -35@155MB/S 光學動態范圍 -39dB~-42dB 光學允許最大鏈損 25dB 傳輸距離 20KM(單模) 技術指標 電源 DC 5V-12V/1A 功耗 4.8W @ DC5V 溫度 工作溫度: -20 ℃-+80℃ 濕度 工作濕度: 0 - 95% (無冷凝) 均無故障工作時間(MTBF) 大于10 萬小時 尺寸 44*81*85mm

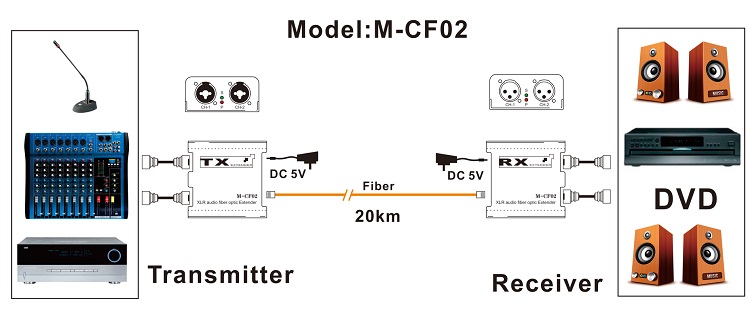

五、安裝步驟
1、將音頻信號源接入卡儂音頻光纖延長器發送端;
2、將卡儂音頻光纖延長器接收端連接到音響、功放等;
3、使用一根光纖線連接發送端與接收端的光纖接口;
4、將發送端和接收端接上電源,當指示燈正常亮起,系統正常運行。
六、設備清單
1.卡儂音頻光纖延長器發送端x1臺
2. 卡儂音頻光纖延長器接收端x1臺
3. 電源適配器 x2個
4. 用戶手冊x 1本
