一、產品簡介

     邁貝科技---單網延長器通過一根CAT5e或者CAT6線（推薦使用）替代HDMI線，并且可以將HDMI信號延長傳輸60米，降低了成本，延長器的目的就是為了以低成本的線材來實現長距離的信號傳輸。

     本公司所生產設備為以下應用提供提供解決方案：如對噪聲、傳輸距離及安全有限的場所、數據中心控制、信息分配、會議室演示以及教學環境和公司培訓場所。

二、產品特點

1.支持HDMI1.4a版本

2.支持3D視頻格式

3.支持最高分辨率達1080P/60Hz

4.支持最高速率1.65Gbps., TMDS最高帶寬為165Mhz

5.支持 8/10/12 位深色

6.支持EDID學習功能

7.支持使用標準AWG26 線纜，輸入傳輸距離達15米,輸出傳輸距離達20米

8.信號傳輸：用一條cat5或者cat6線（推薦使用）替代HDMI線，接收器和發射器之間線纜最長可達60米

9.需要5V/1A的電源適配器

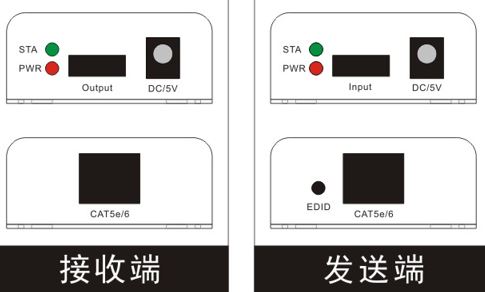

三、接口說明

四、技術參數:

注意：
? 為了達到更好的圖像傳輸質量，請選擇CAT-6網線
? 低質量的網線，不能達到最好的視頻傳輸效果以及傳輸距離
? 如果產品傳輸?shù)木嚯x不能達到60米，請先檢查網線的質量

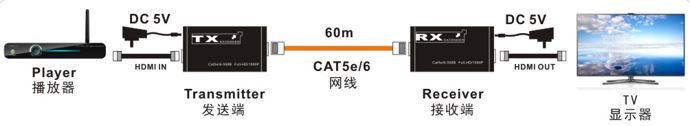

五、安裝步驟

1、將HDMI信號源接入HDMI延長器發送端，
2、將HDMI延長器接收端連接到顯示設備（如高清電視機、拼接屏等），
3、使用超5類網線或6類網線連接發送端與接收端的網絡接口，
4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行

六、設備清單

1. HDMI延長器發射端主機 x1
2. HDMI延長器接收端主機 x1
3. 電源適配器 x1
4. 使用說明書 x1
